La forme en Y des vannes à soupape à motif Y est une caractéristique distinctive qui influence considérablement leurs performances dans diverses applications. En tant que fournisseur de confiance de vannes à soupape à motif en Y, j'ai pu constater par moi-même l'impact de cette conception unique sur la fonctionnalité, l'efficacité et les performances globales du système. Dans ce blog, nous approfondirons les détails de la manière dont la forme en Y affecte les performances de ces vannes.
Caractéristiques du débit
L'un des impacts les plus notables de la forme en Y sur les vannes à soupape à motif en Y concerne leurs caractéristiques de débit. Contrairement aux vannes à soupape traditionnelles avec une conception droite, le modèle en Y crée un passage incliné pour l'écoulement du fluide. Cette conception coudée réduit la chute de pression à travers la vanne par rapport aux vannes à soupape standard. Lorsque le fluide traverse une vanne, il rencontre une résistance, ce qui peut entraîner une diminution de la pression. La forme en Y permet au fluide de s'écouler plus facilement, avec moins de turbulences et moins de changements brusques de direction.
La perte de charge réduite est cruciale dans de nombreuses applications industrielles où le maintien d'une pression constante est essentiel. Par exemple, dans un système de pipeline qui transporte du pétrole ou du gaz sur de longues distances, une chute de pression élevée peut entraîner une augmentation de la consommation d'énergie, car les pompes doivent travailler plus fort pour maintenir le débit. Avec les vannes à soupape à motif en Y, la chute de pression plus faible signifie que moins d'énergie est gaspillée, ce qui entraîne des économies pour l'utilisateur final.
De plus, la forme en Y favorise une répartition du débit plus uniforme. Le passage incliné aide à répartir uniformément le fluide sur le siège de soupape, réduisant ainsi le risque d'usure localisée. Ceci est particulièrement important dans les applications où le fluide contient des particules abrasives. En assurant un débit plus régulier, la vanne peut résister plus longtemps aux effets érosifs du fluide, augmentant ainsi sa durée de vie.
Capacité d'arrêt
La forme en Y joue également un rôle essentiel dans la capacité d'arrêt des vannes à soupape à motif en Y. La conception inclinée permet au clapet de soupape de s'asseoir plus efficacement contre le siège de soupape. Lorsque la vanne est en position fermée, la force exercée par le fluide sur le bouchon est répartie plus uniformément, créant ainsi une meilleure étanchéité. Cela contraste avec d'autres conceptions de vannes dans lesquelles la force du fluide peut provoquer un léger déplacement du clapet, conduisant à une étanchéité moins fiable.
Dans les applications où l'étanchéité est critique, comme dans les usines de traitement chimique ou les installations nucléaires, la capacité d'arrêt supérieure des vannes à soupape à motif en Y est très appréciée. Une petite fuite dans ces environnements peut avoir de graves conséquences, notamment une contamination environnementale ou des risques pour la sécurité. La forme en Y garantit que la vanne peut arrêter efficacement le flux de fluide, offrant ainsi une tranquillité d'esprit aux opérateurs.
Facilité d'entretien
Un autre avantage de la forme en Y des vannes à soupape à motif en Y est son impact sur la maintenance. La conception inclinée offre un meilleur accès aux composants internes de la vanne. Lorsqu'un entretien ou une réparation est nécessaire, les techniciens peuvent accéder plus facilement au clapet, au siège et aux autres composants de la vanne. Cela réduit le temps et les efforts nécessaires aux tâches de maintenance, minimisant ainsi les temps d'arrêt du système.
De plus, la forme en Y peut faciliter le nettoyage de la valve. Dans les applications où le fluide peut laisser des dépôts ou des débris à l'intérieur de la vanne, le passage incliné permet un rinçage plus efficace. Cela permet d'éviter l'accumulation de contaminants, qui pourraient autrement affecter les performances de la vanne au fil du temps.
Types de vannes à soupape à modèle en Y

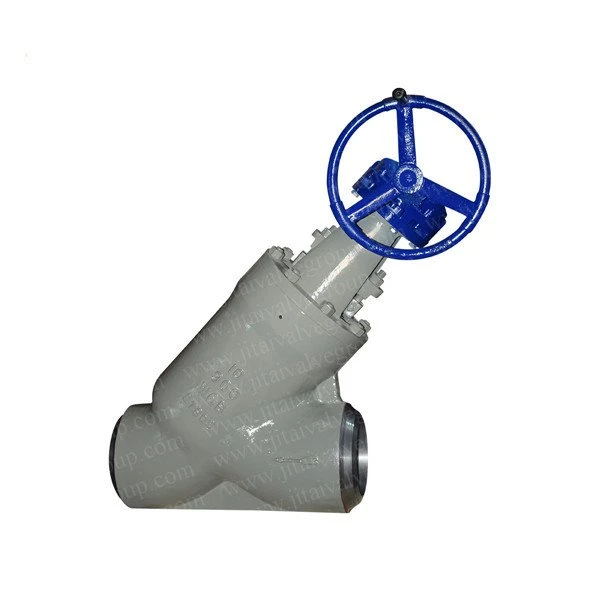

En tant que fournisseur, nous proposons une variété de vannes à soupape à motif en Y pour répondre aux différents besoins des clients. Par exemple, notreVannes à soupape à modèle en Y soudées bout à boutsont conçus pour les applications où une connexion permanente et étanche est requise. Ces vannes sont soudées directement au pipeline, offrant une installation sécurisée et fiable.
NotreVannes à soupape à motif Y en acier inoxydablesont idéaux pour les applications où la résistance à la corrosion est une préoccupation. L'acier inoxydable est connu pour sa capacité à résister aux environnements difficiles, ce qui rend ces vannes adaptées à une utilisation dans des industries telles que la transformation des aliments et des boissons, la fabrication pharmaceutique et les applications marines.
Nous proposons égalementVannes à soupape à motif Y en acier moulé. Les vannes en acier moulé sont connues pour leur résistance et leur durabilité. Ils peuvent gérer des applications à haute pression et à haute température, comme dans les centrales électriques et les raffineries de pétrole.
Considérations relatives à l'installation
La forme en Y des vannes à soupape à motif en Y a également des implications pour l'installation. La conception angulaire nécessite un examen attentif de l'orientation de la vanne lors de l'installation. Il est important de s'assurer que la vanne est installée dans la bonne position afin que le fluide s'écoule à travers la vanne dans la direction prévue. Une installation incorrecte peut entraîner une réduction des performances, telle qu'une augmentation de la chute de pression ou une mauvaise fermeture.
De plus, la forme en Y peut nécessiter plus d'espace par rapport à d'autres conceptions de vannes. Lors de la planification d'un tracé de pipeline, les ingénieurs doivent tenir compte de l'espace supplémentaire nécessaire à l'installation des vannes à soupape à motif en Y. Cependant, les avantages en termes de performances et de fiabilité dépassent souvent les besoins en espace.
Conclusion
En conclusion, la forme en Y des vannes à soupape à motif Y a un impact profond sur leurs performances. De l'amélioration des caractéristiques de débit et de la capacité d'arrêt à l'amélioration de la facilité de maintenance, la conception unique offre de nombreux avantages dans une large gamme d'applications. En tant que fournisseur de vannes à soupape à motif en Y, nous comprenons l'importance de ces caractéristiques de performance et nous nous engageons à fournir des vannes de haute qualité qui répondent aux divers besoins de nos clients.
Si vous êtes à la recherche de vannes à soupape à motif Y ou si vous avez des questions sur leurs performances et leur adéquation à votre application, nous vous invitons à nous contacter. Notre équipe d'experts est prête à vous aider à sélectionner la vanne adaptée à vos besoins spécifiques et à discuter des options d'approvisionnement.
Références
- Valve Handbook, édité par JSS Lee, 4e édition.
- Technologie des vannes industrielles : conception, application et maintenance, par RA Streeter.
